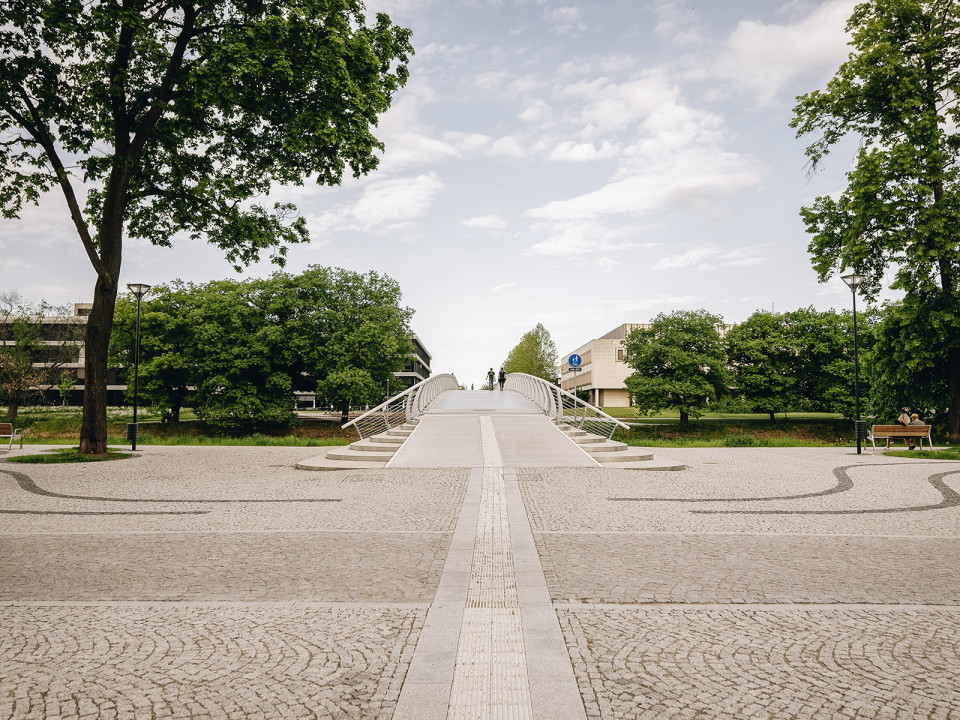

Visutá lávka přes Labe v Hradci Králové

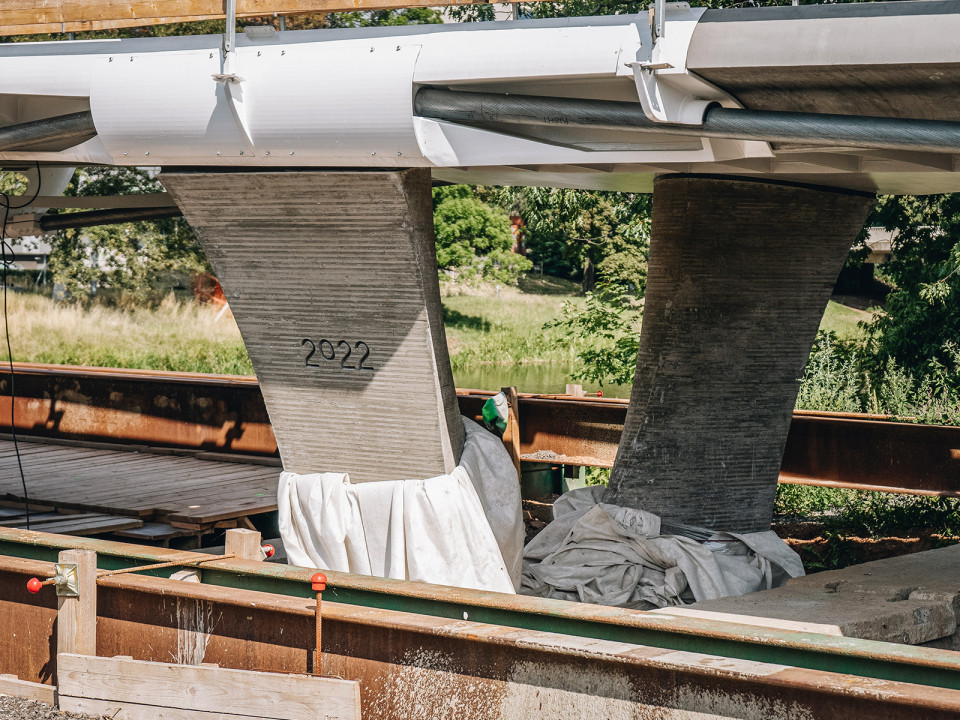

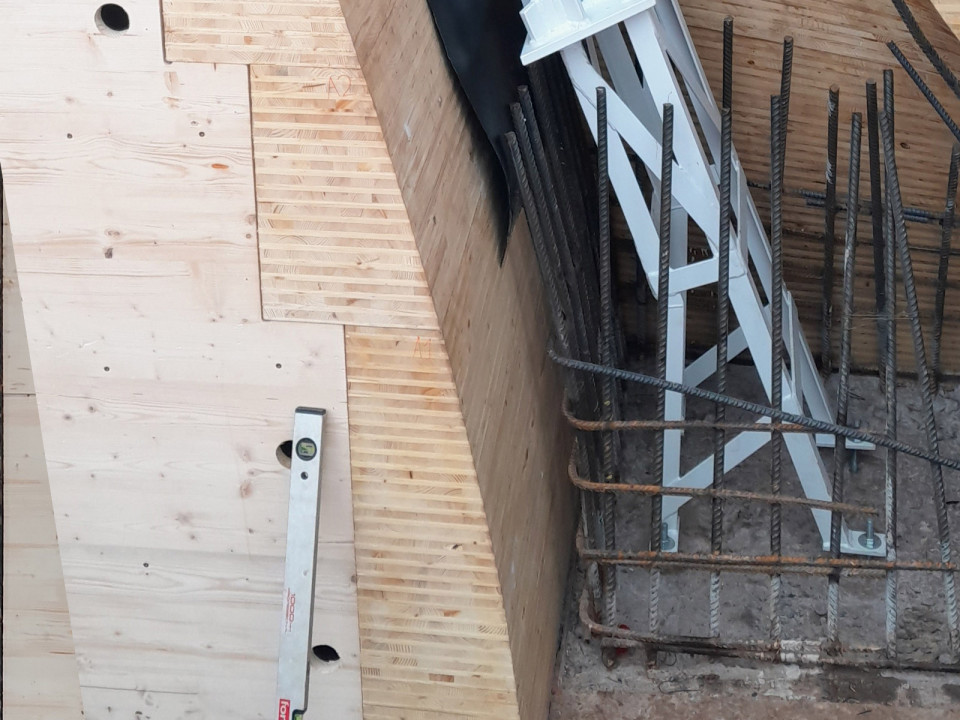

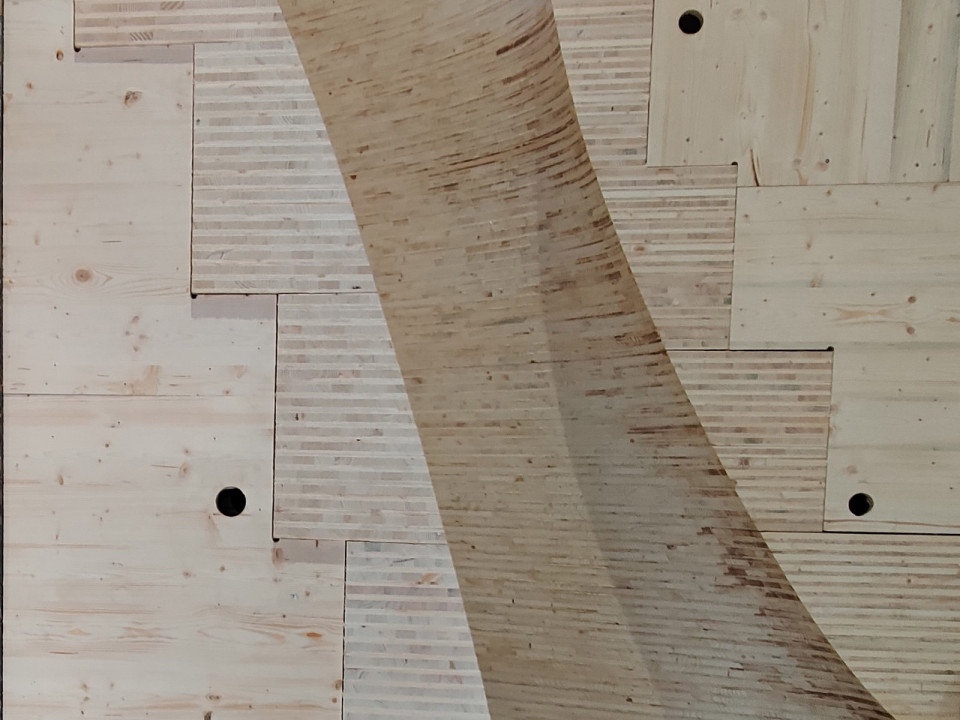

Lávka přes Labe v Hradci Králové je zajímavá pro svou lehkost a subtilnost. Staticky se jedná o samokotvenou visutou konstrukci. Pro realizaci konstrukce byly využity moderní materiály jako ultravysokohodnotný beton (UHPFRC) a uzavřená lana. Složitý tvar železobetonového pilíře byl zhotoven pomocí technologie prefabrikovaného bednění s využitím CNC obrábění. Lávka propojila centrum města s rozvíjející se oblastí v blízkosti kongresového centra Aldis a nově vzniklé centrály společnosti ČSOB a umožnila tak odvést pěší a cyklistickou dopravu z Pražského mostu, jež je součástí městského okruhu.
Více o stavbě
Samokotvená visutá lávka
- délka lávky 102 m, šířka 4,5 m
- rozpětí polí lávky: 33m + 69 m
- štíhlost konstrukce: 1/30

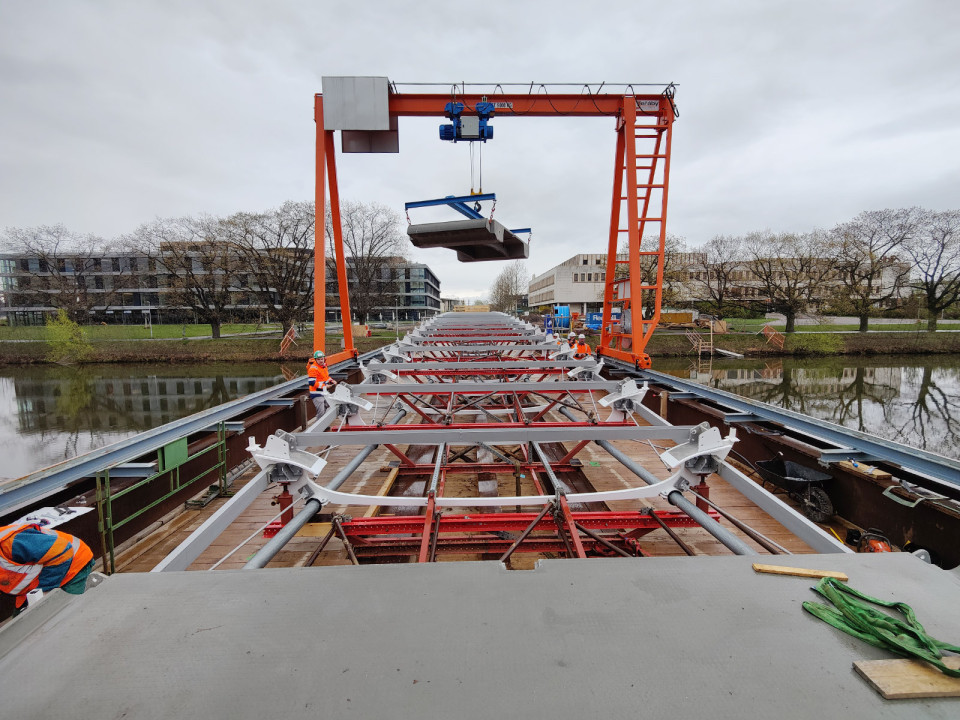

Přímopochozí mostovka z betonu UHPC
- počet segmentů: 39 ks
- hmotnost segmentu: 7,25 t
- tloušťka desky segmentu: 70 mm
- pevnost v tlaku: 150 MPa

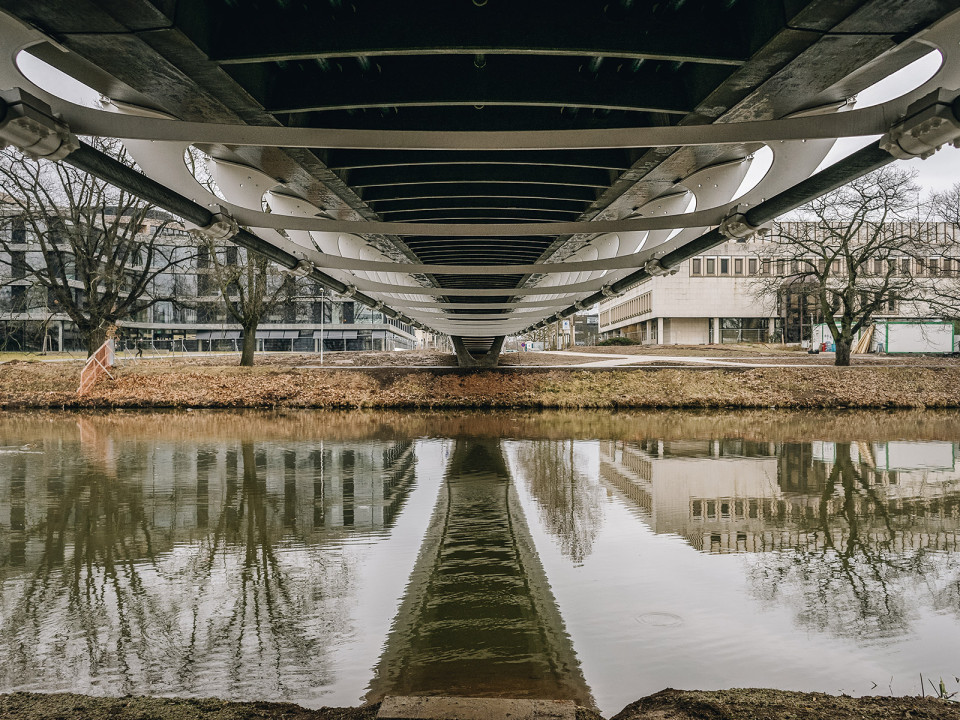

Nosná ocelová konstrukce
- počet žeber: 37 ks
- hmotnost: 89 t

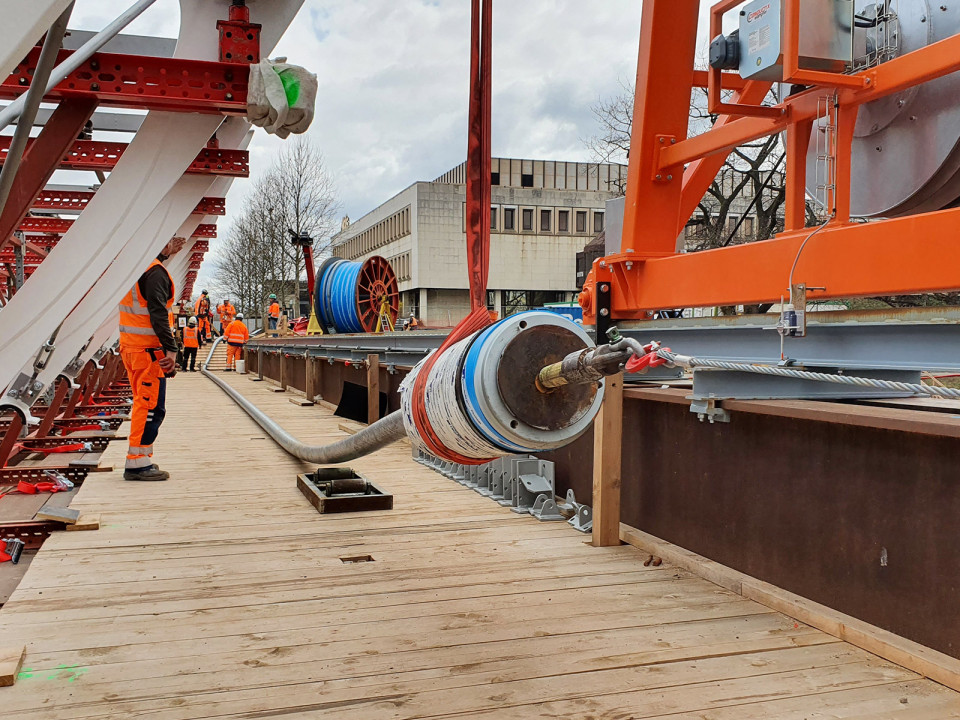

Uzavřená ocelová nosná lana
- vnější průměr: 132 mm
- napínací síla: 5350 kN – hlavní pole, 3300 kN – vedlejší pole
« Hlasujte pro stavbu, která
získá Cenu veřejnosti!
Fotogalerie
◀
▶
✕
Více o stavbě
Číslo přihlášky: 04
- Lokalita
- Collinova, Hradec Králové
- Typ stavby
- Dopravní stavby
- Přihlašovatel stavby
- Ing. Viktor Stržínek, MBA (1302385, IM00) – manažer projektu, oblast Praha
- Projektant
- Valbek, spol. s r.o., doc. Ing. Lukáš Vráblík, Ph.D., FEng. (0010963, IM00) – projektant realizační dokumentace
- Valbek, spol. s r.o., Ing. Petr Harazim, Ph.D. (0013990, IM00) – projektant realizační dokumentace, akad. arch. Ing. arch. Libor Kábrt (02794, A.0) – autorský tým, Ing. arch. Gabriela Elichová (02791, A.0) – autorský tým, Ing. arch. Martin Elich (02892, A.0) – autorský tým
- Spolupráce
- Statutární město Hradec Králové, Gabriela Aubusová – zástupce stavebníka
- Statutární město Hradec Králové, Ing. Michal Jandík – zástupce stavebníka
- Zhotovitel stavby
- Stavby mostů a.s., Ing. Jiří Keclík – stavbyvedoucí
- Stavby mostů a.s., Ing. Lucie Navarová – přípravář, Jan Gramblička (0012757, TG00) – stavbyvedoucí
- Stavby mostů a.s., Tadeáš Šimurda – mistr
- Stavby mostů a.s., Ing. Karel Novák – stavbyvedoucí
- Stavebník
- Statutární město Hradec Králové
- Technický dozor
- BUNG CZ s.r.o., Ing. Miroslav Blažek (0014168, IM00), Petr Takáč
- Zahájení projektových prací
- 2014
- Vydání stavebního povolení
- květen 2020
- Počátek výstavby
- srpen 2021
- Dokončení
- únor 2023
- Cena bez DPH
- 144 432 624 Kč
- Ocenění
- Stavba roku Královéhradeckého kraje, Dopravní a inženýrské stavby, 2023
